彩鋼瓦屋頂無軌光伏支架系統方案真的好嗎？

Data:2020-11-09

無軌光伏支架系統是將太陽能電池陣列固定在裸露的金屬屋頂上的一種相對常見的方法。該方法根據需要在屋頂上的特定區域使用較小的導軌截面，從而減少了導軌的總長度。它們具有使承包商和安裝人員都滿意的優點。與有導軌的支架系統相比，它們可為客戶節省材料和運輸成本。另外，它們很小，因此可以很容易地在屋頂上搬運。他們最大限度地允許最小或可定制的行走空間。此外，無軌支架系統僅需使用幾個緊固件即可安裝，與導軌相比，可減少安裝時間。
彩鋼瓦屋頂無軌光伏支架系統方案真的好嗎？
但…

無軌光伏支架系統方案真的是一個好主意嗎？
無軌支架系統的好處似乎并不勝過任何潛在的弊端。一旦深入研究了這些滑軌的實際安裝方式，就可以看到微型導軌的問題。問題源于將無軌支架系統連接到屋頂上的鈑金的方式以及向上載荷分配到緊固件中的方式。我們關注無軌支架系統的兩個主要問題：都涉及提升載荷。

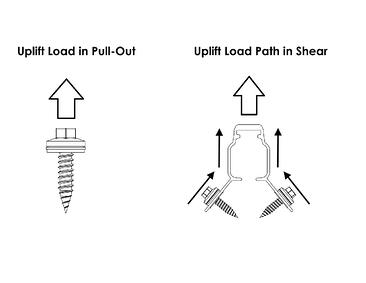

首先要考慮的是：直接拉出與剪切負荷
一個主要問題是將無軌支架系統直接固定到車頂肋骨頂部的方式。由于這種緊固方法，太陽能電池板產生的隆起載荷導致緊固件承受直接拉出載荷。供應商解釋說，盡管緊固件的測試拔出值非常低，但由于有兩個緊固件，因此計算值翻了一番。由于此處說明的原因，這是一個錯誤的假設。

CHIKO Solar！抬起負載拉出并剪切
彩鋼瓦屋頂無軌光伏支架系統方案真的好嗎？

在制作暴露在外的緊固屋頂?shù)谋〗饘侔逯?，緊固件的拉出強度明顯小于剪切強度（見圖1）。剪切強度只能用于將直接力轉換成剪切力的特殊支架設計。

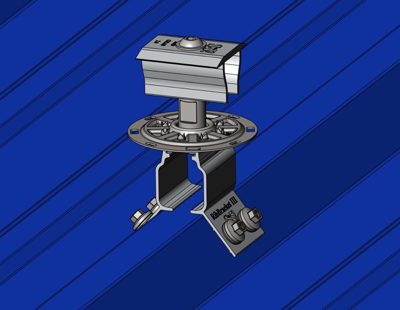

圖2顯示了帶有PVKIT™2.0 MidGrab的CHIKO Solar！的RibBracket I-IV™（圖形中為Railfree Mounts）。這種彩鋼瓦光伏支架具有四個抗剪緊固件，并具有高質量的工廠應用EPDM防水功能。這些支架可以沿著肋骨放置在任何地方，從而使它們非常適合無軌太陽能安裝，因為該支架不需要綁在屋頂下方的結構中。
 彩鋼瓦屋頂無軌光伏支架系統方案真的好嗎？
圖2-具有PVKIT™2.0 MidGrab的CHIKO Solar！Railfree Mounts
圖2-具有PVKIT™2.0 MidGrab的CHIKO Solar！Railfree Mounts
第二個關注點：非同心載荷
盡管無軌光伏支架系統連接有兩個緊固件，但負載點永遠不會與它們同心。微型滑軌的抓取永遠不會位于軌道的完美中心，因此通過抓握的提升載荷不會在緊固件之間平均分配。如圖3所示，其中整個負載由單個緊固件承受。



當提升載荷很大時，依賴于已發布的緊固件的全部拉出強度可能會導致災難。使事情變得更加不確定的是，供應商經常只發布“最終”提取值，而沒有安全因素。解決此類問題的方法是以下兩種方法之一：

安裝在固定式梯形金屬屋頂上的無軌支架系統
彩鋼瓦屋頂無軌光伏支架系統方案真的好嗎？
圖3 – Micro Rails
（來源：Indiamart.com）

將無軌支架系統的數量加倍，并增加安全系數；但是，這也會使成本增加一倍甚至更多。
使用可以將把手固定在單個肋骨上并固定在側面上的支架，以便使緊固件處于剪切狀態（不能直接拉出），并依賴于經過測試（而不是計算錯誤）的保持強度和安全因素應用。圖2中的括號演示了此示例。

總之，無軌支架系統具有其優勢，但在設計外露式固定式屋頂太陽能電池陣列時，需要考慮其劣勢。帶有無軌支架系統的拉拔載荷是無法預測的，并且可能導致保持能力下降。

市場上有許多其他金屬屋頂安裝產品，它們的價格都差不多（在您算算時），它們專門用于做無軌太陽能板支架系統的工作-所有這些都沒有不利之處。所有的情況都被考慮到了;在大多數情況下，無軌支架系統可能無法與競爭對手匹敵。

CHIKO Solar！提供用于裸露固定的金屬屋頂?shù)挠熊壓蜔o軌太陽能安裝解決方案。探索我們用于光伏支架和導軌系統的支架產品線。有其他關于導軌的想法嗎？我們的Railfree Mounts是將PV模塊直接連接到任何裸露的緊固件金屬屋頂?shù)淖罴呀鉀Q方案。在此處了解有關這些解決方案的更多信息。
