晨科T型導軌三角架安裝系統
晨科T型導軌太陽能三腳架由擠壓鋁制成，為多種不同的平屋頂光伏設備提供通用解決方案。 該系統是高度預組裝配，以低的安裝成本提供大的儲能面積。
特征
通用

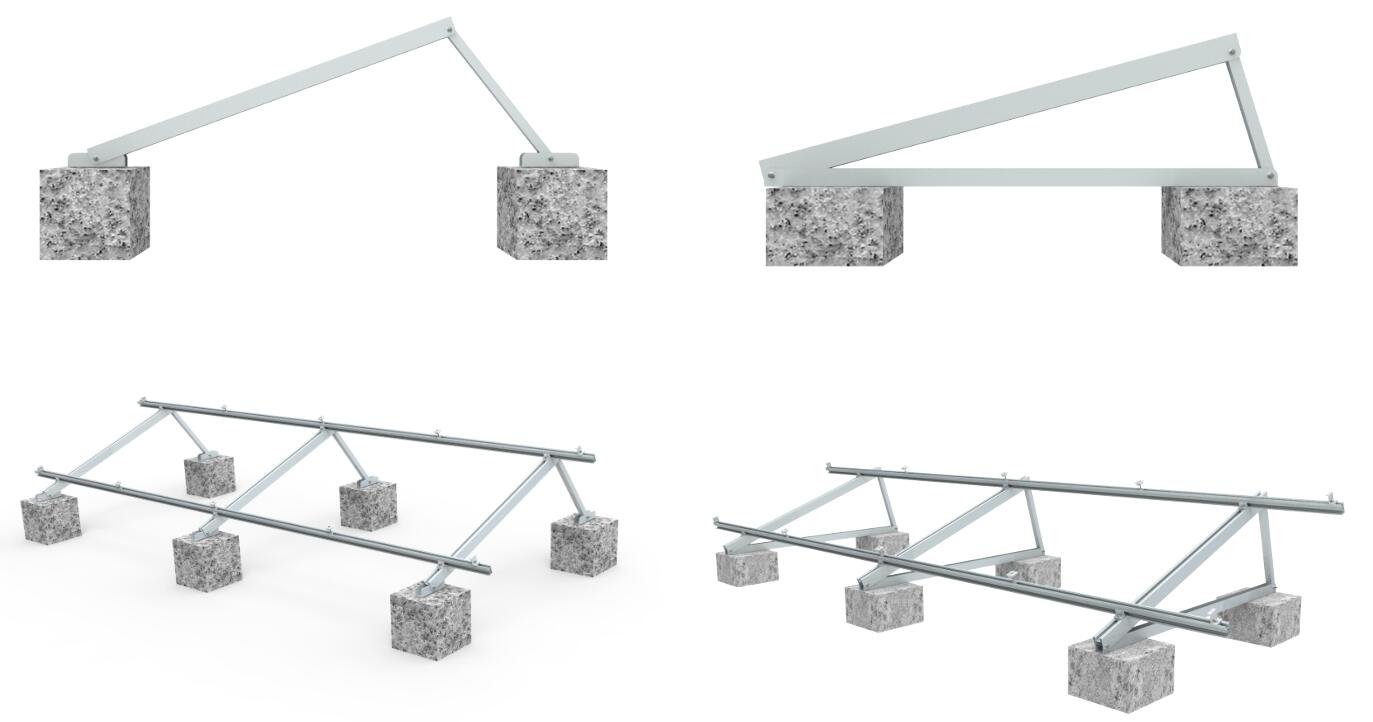

⊙一個三腳架將適合多種不同的平面混凝土屋頂光伏裝置，專業設計，終止使用鋁型材的未來臨時場地制作結構。
⊙你只需要1套系統。

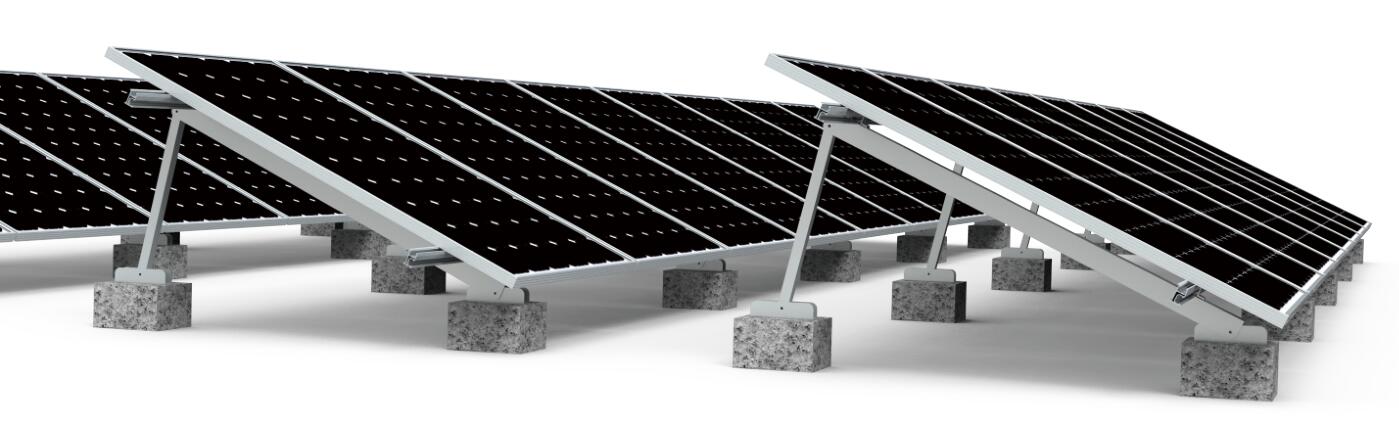

⊙平坦的混凝土屋頂光伏安裝簡單快速
高度預組裝

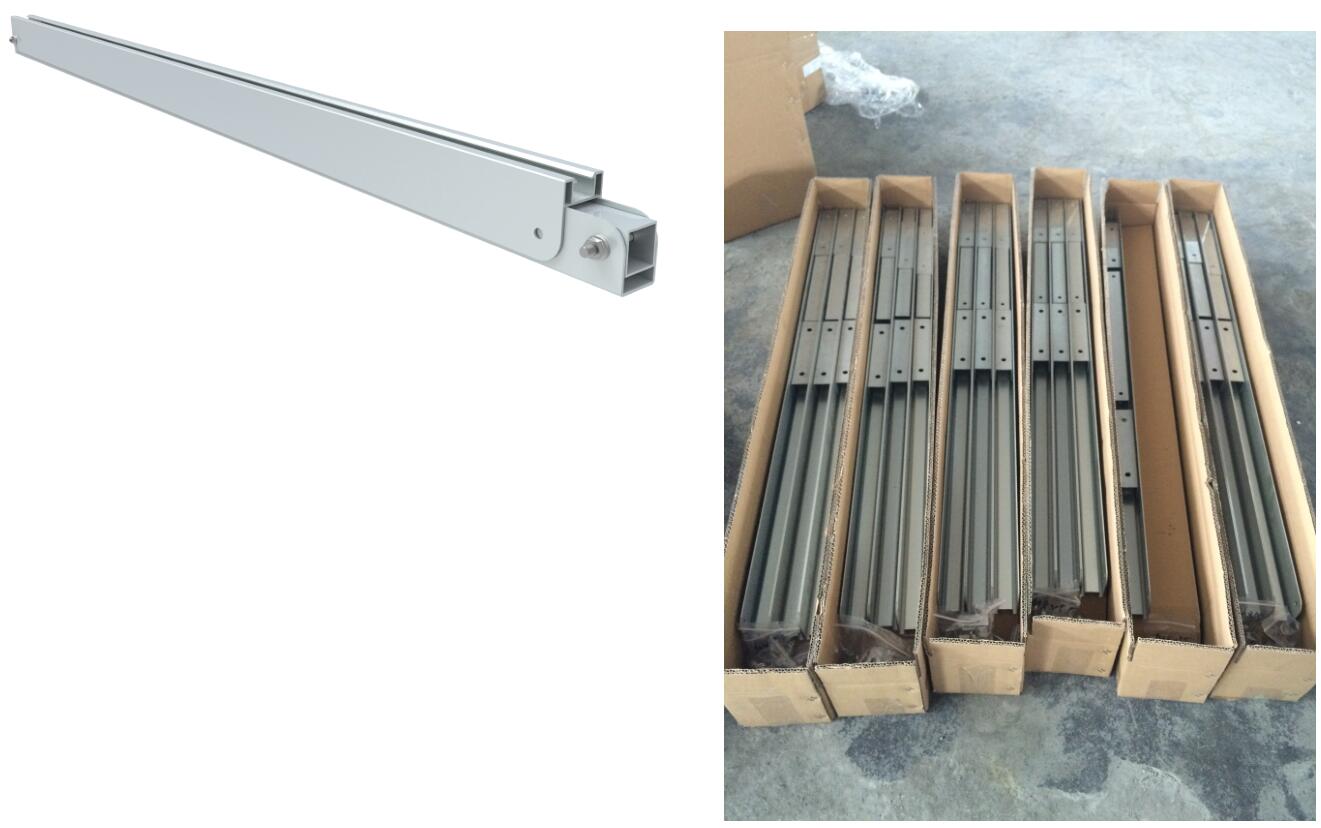

⊙整個系統幾乎完全預裝，一箱6個裝，所有必要的配件在交貨時完好緊密的包裝。
⊙一個項目只需要2-3箱。
⊙充分考慮運輸，運輸便捷和現場安裝快速。
可調安裝角度
⊙15-20度、20-25度、30-40度
⊙安裝60芯和72芯光伏組件
⊙可根據要求定制可調節度
跨度設置指導 CK-FT-7R
|
最大風速 m/s |
傾斜10度角 |
傾斜30度角 |
傾斜45度角 |
|
18 |
2210mm |
2180mm |
2180mm |
|
22 |
2020mm |
1980mm |
1980mm |
|
30 |
1720mm |
1680mm |
1680mm |
|
42 |
1415mm |
1380mm |
1380mm |
|
48 |
1500mm |
1470mm |
1470mm |
跨度設置指導 CK-FT-6R
|
最大風速 m/s |
傾斜10度角 |
傾斜30度角 |
傾斜45度角 |
|
18 |
2570mm |
2530mm |
2530mm |
|
22 |
2350mm |
2300mm |
2300mm |
|
30 |
2000mm |
1950mm |
1950mm |
|
42 |
1640mm |
1600mm |
1600mm |
|
48 |
1750mm |
1700mm |
1700mm |
常規系統配置最大風速30m / s ，15-20度或20-25度
|
|
|
|
|

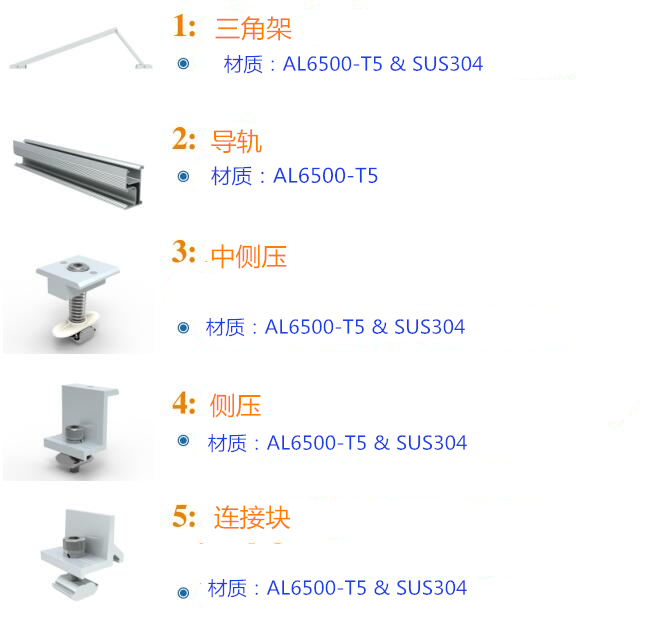

配件 |
|
|
|
|
|
三角架 |
導軌 |
導軌連接件 |
中側壓 |
側壓 |
接地片 |
電纜夾 |
|
1*2 |
2 |
2100 mm *2 |
N/A |
2 |
4 |
2 |
8 |
|
1*3 |
2 |
3200 mm *2 |
N/A |
4 |
4 |
2 |
12 |
|
1*4 |
3 |
4200 mm *2 |
N/A |
6 |
4 |
2 |
16 |
|
1*5 |
4 |
2560 mm *4 |
2 |
8 |
4 |
2 |
20 |
|
1*6 |
4 |
3200 mm *4 |
2 |
10 |
4 |
2 |
24 |
|
1*7 |
5 |
3200 mm *2 / 4200 mm *2 |
2 |
12 |
4 |
2 |
28 |
|
1*8 |
6 |
4200 mm *4 |
2 |
14 |
4 |
2 |
32 |
|
1*9 |
6 |
3200 mm *6 |
4 |
16 |
4 |
2 |
36 |
|
1*10 |
7 |
4200 mm *5 |
4 |
18 |
4 |
2 |
40 |
技術規格
⊙功能： 平屋頂和地面
⊙風載： 可達60m / s
⊙雪荷載：1.4KN / m 2
⊙光伏組件：有框架，無框架
⊙模塊方向：縱向
⊙模塊傾角：15°-20°，20°-25°，
⊙30°-40°或定制角度
⊙標準：AS 1170
⊙顏色：自然色
⊙保修期限：10年
主要配件
⊙為確保光伏系統的效率，可針對不同的遮陽角度制作任意長度的連接塊，便于設置各個系統。
⊙設計的連接塊的卡槽可夾住電纜，因此，布線不會停留在屋頂上。
